20 piedi 1/4″ × 1/2″ Kit di installazione per climatizzatore split – Completa Set di tubazioni frigorifere HVAC

Kit di installazione CA diviso da 20 piedi 1/4' x 1/2' con Set di tubazioni frigorifere HVAC completo

Il kit di installazione del condizionatore d'aria a sistema split DABUND da 20 piedi 1/4' x 1/2' è un pacchetto di installazione HVAC completo progettato per condizionatori d'aria mini split compatibili, pompe di calore, sistemi AC senza condotto e installazioni di aria condizionata split. Combina un set di linee in rame preisolato da 20 piedi con cavo di comunicazione, tubo di scarico, manicotto a muro, copertura e altri accessori essenziali per l'installazione.

Il set di linee del refrigerante comprende una linea del liquido da 1/4' (6,35 mm) e una linea di aspirazione da 1/2' (12,7 mm) . Entrambi i tubi in rame possono essere forniti pre-svasati con dadi corrispondenti, aiutando i professionisti HVAC a ridurre la preparazione sul campo e a completare i collegamenti del refrigerante dall'interno all'esterno in modo più efficiente.

Realizzati in rame puro al 99,9% , i tubi possono essere forniti secondo le specifiche ASTM B280 e C12200. DABUND fornisce inoltre servizi OEM e ODM per distributori HVAC, grossisti, importatori, appaltatori e marchi di condizionamento dell'aria che richiedono configurazioni personalizzate di isolamento, stampa, imballaggio o kit.

Cosa è incluso nel Kit di installazione HVAC da 20 piedi?

Questo kit completo di installazione AC split combina le tubazioni del refrigerante primario e gli accessori di installazione necessari per collegare unità HVAC interne ed esterne compatibili. Per appaltatori e distributori, l'acquisto dei componenti come kit abbinato può semplificare l'approvvigionamento e ridurre la preparazione dell'installazione.

• Set di linee in rame preisolate da 20 piedi – linea del liquido da 1/4' + linea di aspirazione da 1/2'

• Estremità del tubo in rame pre-svasato con dadi abbinati

• Cavo di comunicazione

• Tubo di scarico condensa

• Tubo con manicotto a muro

• Copertura murale decorativa

• Accessori di installazione aggiuntivi in ​​base alla configurazione del kit selezionato

20 piedi preisolato Set di tubazioni frigorifere in rame

Il kit comprende circa 20 piedi (6,1 m) di tubi refrigeranti accoppiati. Questa lunghezza è adatta per molte installazioni in cui le unità interne ed esterne sono relativamente vicine tra loro e non è necessaria una serpentina refrigerante più lunga.

Estremità pre-svasate con dadi

Entrambe le estremità del tubo in rame possono essere fornite già svasate e dotate di dadi. Ciò riduce il lavoro di preparazione dei tubi e aiuta gli installatori professionisti a realizzare connessioni svasate in modo più efficiente quando le dimensioni della connessione corrispondono all'apparecchiatura HVAC.

Cavo di comunicazione e tubo di scarico

Il kit può includere il cablaggio di comunicazione per unità interne ed esterne compatibili insieme a un tubo di scarico della condensa per rimuovere l'acqua prodotta dall'evaporatore interno durante il funzionamento di raffreddamento.

Specifiche HVAC 1/4' x 1/2' Set di tubazioni frigorifere in rame

Linea liquido da 1/4'.

Il tubo di rame più piccolo ha un diametro esterno di 1/4' o circa 6,35 mm ed è comunemente utilizzato come linea del refrigerante liquido nei sistemi HVAC split compatibili.

Linea di aspirazione da 1/2'.

Il tubo più grande ha un diametro esterno di 1/2' o circa 12,7 mm ed è comunemente utilizzato come linea di aspirazione o vapore nei sistemi mini split e a pompa di calore compatibili.

Rame puro al 99,9%.

I set di linee DABUND sono realizzati in rame di elevata purezza selezionato per applicazioni HVAC e di refrigerazione. Il rame offre un'eccellente conduttività termica, resistenza alla corrosione, flessibilità e durata a lungo termine.

ASTM B280 e C12200 Rame

Il tubo in rame può essere fornito secondo i requisiti ASTM B280 utilizzando rame C12200 in base alle specifiche del prodotto ordinato.

Perché scegliere un kit di installazione CA split da 20 piedi?

Un kit di installazione completo da 20 piedi è particolarmente utile quando l'evaporatore interno e il condensatore esterno possono essere installati entro una distanza di instradamento relativamente breve. Utilizzando un kit di dimensioni corrette si evita di acquistare una quantità di tubi refrigerante significativamente maggiore di quella richiesta dal progetto.

• Pacchetto completo: tubazioni del refrigerante e accessori di installazione forniti insieme

• Lunghezza di installazione da breve a media: circa 20 piedi di tubo del refrigerante

• Tubazione preisolata: riduce il lavoro di isolamento sul campo

• Connessioni pre-svasate: riducono i requisiti di preparazione dei tubi

• Opzioni OEM: adatte per distributori HVAC e marchi a marchio privato

Isolamento applicato in fabbrica per migliori prestazioni HVAC

L'isolamento applicato in fabbrica circonda il tubo di rame del refrigerante prima della spedizione. Un corretto isolamento aiuta a limitare il trasferimento di calore tra la linea del refrigerante e l'aria ambiente, a controllare la condensa e a proteggere i tubi durante l'installazione.

Isolamento in PE bianco

DABUND può fornire isolamento in PE bianco in diversi spessori tra cui 8 mm, 9 mm, 10 mm, 13 mm, 19 mm e 25,4 mm . La superficie esterna può anche essere personalizzata con specifiche stampate o marchio per i clienti OEM.

Isolamento in gomma nera

L'isolamento in gomma nera è disponibile anche per applicazioni che richiedono un materiale isolante flessibile a cellule chiuse. Gli spessori disponibili possono includere 13 mm, 17 mm, 19 mm e 25,4 mm in base alle specifiche del prodotto.

Controllo della condensazione

L'isolamento della linea di aspirazione fredda aiuta a ridurre la condensa superficiale limitando il contatto diretto tra il tubo di rame freddo e l'aria calda umida.

Protezione dai raggi UV e dalle intemperie

Le configurazioni di isolamento selezionate forniscono resistenza ai raggi UV e agli agenti atmosferici per le installazioni HVAC. Per un'esposizione prolungata all'esterno, gli installatori devono seguire i requisiti di progetto relativi alle coperture dei set di linee, ai condotti o ai materiali protettivi aggiuntivi.

Rame puro al 99,9%.

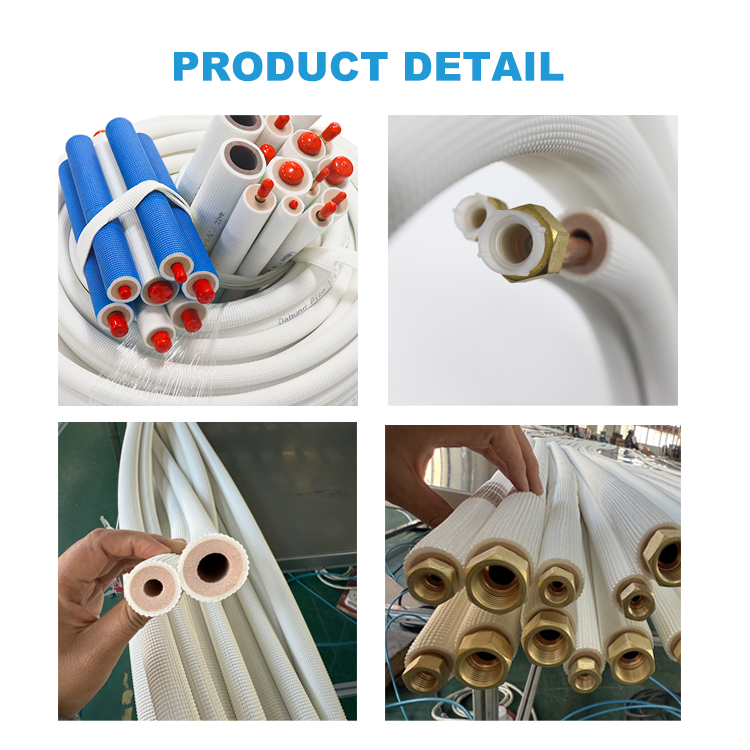

Tubo isolato in PE bianco

Dado in rame pre-svasato

Struttura isolante in PE a tre strati

DABUND L'isolamento in PE bianco può utilizzare una struttura multistrato progettata per fornire protezione termica e durata per i tubi in rame HVAC.

• Strato esterno: film protettivo in PE progettato per la resistenza all'usura e all'ambiente

• Strato intermedio: isolamento in schiuma per protezione termica e assorbimento degli urti

• Strato interno: struttura isolante a cellule chiuse progettata per ridurre la penetrazione dell'umidità

Produzione di tubi per isolamento termico

Magazzino tubi coibentati

Strato isolante interno

1/4' x 1/2' è adatto per un mini split da 12.000–18.000 BTU?

Una linea del liquido da 1/4' e una linea di aspirazione da 1/2' si trovano comunemente su alcuni condizionatori d'aria mini split e pompe di calore da 12.000 BTU e 18.000 BTU. Tuttavia, la dimensione del set di linee HVAC non può essere determinata solo dalla capacità BTU.

Marche e modelli diversi con la stessa capacità di raffreddamento possono richiedere diametri diversi dei tubi del refrigerante. Prima di acquistare questo kit di installazione da 20 piedi, verificare quanto specificato dal produttore dell'apparecchiatura:

• Diametro della linea del liquido

• Diametro della linea di aspirazione

• Lunghezza massima della tubazione del refrigerante

• Dislivello massimo

• Tipo di refrigerante

• Requisiti aggiuntivi per la carica di refrigerante

• Requisiti del cavo di comunicazione elettrica

Applicazioni del kit di installazione del sistema split da 20 piedi

Questo kit HVAC completo è progettato principalmente per installazioni di linee del refrigerante di breve e media portata in cui l'apparecchiatura richiede un set di linee in rame da 1/4' x 1/2'.

• Climatizzatori mini split residenziali senza condotto

• Mini pompe di calore split

• Climatizzatori a sistema split

• Appartamenti e condomini

• Progetti di sostituzione HVAC residenziale

• Applicazioni HVAC commerciali leggere

• I collegamenti dall'interno all'esterno richiedono circa 20 piedi di tubazione

Nota di compatibilità: verificare sempre che il condizionatore d'aria o la pompa di calore richieda una linea del liquido da 1/4' e una linea di aspirazione da 1/2' prima dell'installazione.

20 piedi 1/4' x 1/2' Kit di installazione HVAC Specifiche

Suggerimenti per l'installazione del Set di tubazioni frigorifere per mini split da 20 piedi

Confermare la dimensione del tubo prima dell'installazione

Verificare che l'apparecchiatura HVAC richieda una linea del liquido da 1/4' e una linea di aspirazione da 1/2'. Le dimensioni corrette delle tubazioni del refrigerante dovrebbero sempre essere ricavate dal manuale di installazione del produttore dell'apparecchiatura.

Misurare il flusso di refrigerante richiesto

Misurare la distanza di instradamento completa tra le unità interne ed esterne prima dell'installazione e tenere conto delle curve e dei requisiti di collegamento finale.

Utilizzare la coppia corretta del dado svasato

I raccordi svasati devono essere serrati in base alla coppia specificata dal produttore dell'impianto HVAC. Un serraggio insufficiente può causare perdite, mentre una coppia eccessiva può danneggiare la svasatura o la connessione.

Proteggi l'isolamento

Evitare di schiacciare, strappare o comprimere eccessivamente l'isolamento. I manicotti a muro e le coperture protettive dei set di linee possono aiutare a proteggere le tubazioni del refrigerante nei punti di penetrazione e nei punti esterni esposti.

Mantenere una pendenza adeguata per lo scarico della condensa

Il tubo di scarico della condensa deve essere installato con la corretta pendenza verso il basso e instradato secondo le istruzioni del produttore dell'unità interna in modo che la condensa possa scaricarsi correttamente.

Test di pressione ed evacuazione del sistema

Dopo l'installazione delle tubazioni del refrigerante, seguire le procedure del produttore dell'HVAC per test di pressione, controllo delle perdite, evacuazione del vuoto, apertura della valvola, regolazione del refrigerante se necessario e messa in servizio del sistema.

Taglie disponibili Kit di installazione per climatizzatore split

DABUND produce kit di installazione HVAC completi in diverse combinazioni, lunghezze e spessori di isolamento di tubi di rame per diverse specifiche di apparecchiature HVAC e mercati target.

Set di tubazioni frigorifere HVAC Riferimento per la selezione della dimensione

Diversi sistemi HVAC utilizzano diverse combinazioni di linea del liquido e linea di aspirazione. Le seguenti informazioni costituiscono un riferimento generale al prodotto e non un sostituto del manuale di installazione del produttore dell'impianto HVAC.

• 1/4' + 3/8': comunemente presente sui sistemi mini split più piccoli

• 1/4' + 1/2': comunemente presente su alcuni sistemi mini split e a pompa di calore da 12K–18K

• 1/4' + 5/8': disponibile per apparecchiature HVAC split più grandi quando specificato

• 3/8' + 5/8': disponibile per sistemi HVAC di capacità maggiore quando specificato

• 3/8' + 3/4': disponibile per applicazioni HVAC commerciali e split più grandi quando specificato

• 3/8' + 7/8': disponibile per sistemi HVAC di grande capacità quando specificato

Importante: non selezionare mai la dimensione della linea del refrigerante esclusivamente in base a BTU, potenza o tonnellaggio. Controllare i diametri della linea del liquido e della linea di aspirazione specificati dal produttore dell'apparecchiatura.

Produttore di kit di installazione CA split OEM

DABUND produce kit di installazione di condizionatori d'aria a sistema split per distributori HVAC, grossisti, importatori, appaltatori, fornitori di progetti e marchi di condizionamento d'aria a marchio privato.

Lunghezza del kit personalizzato

Oltre alla configurazione da 20 piedi, DABUND fornisce diverse lunghezze di kit di installazione, comprese opzioni metriche comuni come 3 m, 4 m, 5 m, 7 m e 10 m.

Dimensioni personalizzate delle linee in rame

È possibile fornire diverse combinazioni di linea del liquido e linea di aspirazione per soddisfare le specifiche comunemente richieste nel mercato HVAC target dell'acquirente.

Isolamento personalizzato

Gli acquirenti possono selezionare l'isolamento in PE bianco o gomma nera e diversi spessori di isolamento in base alle specifiche del prodotto e ai requisiti del mercato di destinazione.

Stampa di etichette private e loghi

DABUND supporta il branding OEM e ODM, inclusi nome dell'azienda, specifiche del prodotto, contrassegni di lunghezza, etichette, cartoni e imballaggi con etichetta privata.

Perché scegliere DABUND come fornitore per Kit di installazione HVAC ?

Esperienza nella produzione HVAC dal 2008

DABUND produce prodotti HVAC dal 2008, inclusi tubi in rame isolati, set di linee mini split, kit di installazione, tubi in alluminio e relative parti HVAC.

Elevata capacità produttiva

DABUND supporta la produzione in volumi per clienti all'ingrosso e di distribuzione, con una capacità produttiva progettata per ordini internazionali ricorrenti e programmi di fornitura HVAC più ampi.

Produzione interna di isolanti

La produzione interna dell'isolamento offre un maggiore controllo sullo spessore dell'isolamento, sull'aspetto, sui contrassegni stampati, sulla personalizzazione, sulla programmazione della produzione e sulla coerenza degli ordini all'ingrosso.

Supporto alla fornitura e all'esportazione B2B

DABUND fornisce acquirenti HVAC professionisti in tutto il mondo e supporta termini commerciali internazionali comuni e accordi di spedizione all'ingrosso in base alle esigenze del cliente.

DABUND Fabbrica HVAC

DABUND produce tubi in rame isolati, mini set di linee split, kit di installazione HVAC, tubi in alluminio e parti HVAC per clienti internazionali.

Test SGS e standard sui materiali

A seconda del materiale isolante selezionato e delle specifiche del prodotto, la documentazione dei test DABUND può fare riferimento a standard tra cui ASTM E84, UL 94, ASTM D1056 e ASTM G21 . I tubi in rame possono essere forniti secondo le specifiche ASTM B280 e C12200 .

Gli acquirenti B2B che necessitano di documentazione di conformità devono richiedere il rapporto di prova specifico applicabile all'esatta configurazione del prodotto ordinato.

DABUND Mostre HVAC

DABUND partecipa a fiere internazionali in cui distributori, appaltatori, importatori e altri acquirenti HVAC possono ispezionare kit di installazione mini split, tubi in rame isolati, set di linee e altri prodotti HVAC.

Domande frequenti Circa 20 piedi 1/4' x 1/2' Kit di installazione HVAC s

Cosa è incluso in un kit di installazione del condizionatore d'aria con sistema split da 20 piedi?

Il kit DABUND può includere un set di linee in rame preisolato da 20 piedi da 1/4' + 1/2', cavo di comunicazione, tubo di scarico della condensa, manicotto a muro, copertura a muro, estremità in rame presvasate con dadi e accessori di installazione aggiuntivi in ​​base alla configurazione selezionata.

Quali sono le dimensioni in millimetri dei tubi di rame da 1/4' e 1/2'?

Un tubo di rame da 1/4' ha un diametro esterno di circa 6,35 mm , mentre un tubo di rame da 1/2' ha un diametro esterno di circa 12,7 mm.

Quale dimensione mini split utilizza un set di linee da 1/4' x 1/2'?

Un set di linee da 1/4' x 1/2' si trova comunemente su alcuni sistemi mini split e a pompa di calore da 12.000–18.000 BTU. Tuttavia, le dimensioni dei tubi variano in base alla marca e al modello, quindi il manuale di installazione dell'apparecchiatura dovrebbe sempre determinare la dimensione corretta della linea.

Qual è la differenza tra un kit di installazione HVAC e un set di linee in rame?

Un set di linee in rame si riferisce principalmente al tubo in rame del refrigerante accoppiato. Un kit di installazione HVAC completo combina il set di tubi con componenti aggiuntivi come cavo di comunicazione, tubo di scarico, manicotto a muro, copertura e altri accessori di installazione.

Le estremità dei tubi di rame sono pre-svasate?

SÌ. Il tubo in rame può essere fornito con estremità pre-svasate e dadi corrispondenti, riducendo il lavoro di preparazione per gli installatori HVAC professionisti.

Una linea da 20 piedi è abbastanza lunga per un'installazione mini split?

Un set di linee da 20 piedi è adatto quando la distanza effettiva tra le apparecchiature interne ed esterne rientra in tale lunghezza dopo aver tenuto conto di curve e collegamenti. Misurare il percorso di installazione prima di ordinare.

È possibile accorciare il set di linee in rame da 20 piedi?

SÌ. Gli installatori HVAC professionisti possono accorciare i tubi di rame quando appropriato. Qualsiasi connessione appena preparata deve seguire le procedure di svasatura, connessione, prova di pressione, evacuazione e installazione richieste dal produttore dell'apparecchiatura.

Perché il set della linea del refrigerante è isolato?

L'isolamento aiuta a ridurre il trasferimento di calore indesiderato, a controllare la condensa sulle linee del refrigerante freddo e a proteggere i tubi. L'isolamento applicato in fabbrica riduce anche il lavoro di isolamento sul campo.

Posso scegliere l'isolamento in PE bianco o in gomma nera?

SÌ. DABUND può fornire opzioni di isolamento in PE bianco e gomma nera in diversi spessori in base ai requisiti dell'ordine e del progetto.

È possibile DABUND personalizzare il kit di installazione HVAC?

SÌ. I servizi OEM e ODM includono dimensioni personalizzate delle linee in rame, lunghezze dei kit, materiali isolanti, spessori isolanti, marchio stampato, etichette, imballaggi e accessori di installazione selezionati.

DABUND è un produttore o una società commerciale?

DABUND è un produttore di tubi in rame isolati, mini set di linee split, kit di installazione AC split, tubi in alluminio e parti HVAC.

Posso ottenere un campione prima di effettuare un ordine all'ingrosso?

SÌ. DABUND può fornire fino a 3 pezzi di campioni gratuiti per la valutazione. Gli acquirenti normalmente coprono il costo della spedizione espressa.

DABUND può stampare il mio logo sul prodotto o sulla confezione?

SÌ. DABUND supporta il branding OEM e ODM, inclusi loghi aziendali, marchi di prodotto, etichette, cartoni e imballaggi con etichetta privata.

Quali termini di pagamento sono disponibili?

Le opzioni di pagamento comuni possono includere T/T, L/C a vista, carta di credito e altri metodi di pagamento concordati a seconda dei dettagli dell'ordine.

Quali termini di consegna supporta DABUND ?

I termini commerciali internazionali disponibili possono includere EXW, FOB, CFR, CIF e altri Incoterm concordati in base ai requisiti logistici dell'acquirente.

Qual è il lead time di produzione tipico?

La preparazione tipica della produzione e della consegna richiede circa 15-20 giorni a seconda della quantità dell'ordine, dei requisiti di personalizzazione e dell'attuale programmazione della produzione. Gli ordini urgenti possono essere discussi prima della conferma dell'ordine.
