Pipa Tembaga Terisolasi 35 Ft 3/8' X 3/4'.

Pipa Tembaga Terisolasi 35 Ft 3/8' x 3/4'.

Pipa Tembaga Terisolasi DABUND 35 Ft 3/8' x 3/4' adalah rangkaian saluran tembaga pra-insulasi untuk HVACR yang kompatibel dan instalasi AC terpisah yang memerlukan pipa tembaga 3/8 inci dan 3/4 inci.

Konfigurasi ini menggunakan insulasi Karet Hitam 1/2' sesuai dengan informasi produk terkini dan dilengkapi dengan ujung tabung tembaga menyala dan mur untuk sambungan HVAC tipe suar yang kompatibel.

Pipa tembaga diidentifikasi dengan referensi ASTM B280 dan C12200 DHP. Panjang 35 kaki ditujukan untuk instalasi di mana produsen peralatan mengizinkan panjang saluran pendingin dan kombinasi tabung 3/8' x 3/4'.

Jawaban Cepat: Produk ini adalah set saluran tembaga pra-insulasi berukuran 35 kaki 3/8' x 3/4' dengan insulasi Karet Hitam 1/2', ujung tabung melebar dan mur untuk instalasi HVACR yang kompatibel.

Pemberitahuan Kompatibilitas: Ukuran dan panjang saluran pendingin harus sesuai dengan persyaratan produsen peralatan HVAC. Konfirmasikan ukuran saluran cairan dan hisap yang diperlukan, panjang saluran maksimum yang diizinkan, pemisahan vertikal, dan instruksi pengisian zat pendingin sebelum pemasangan.

Spesifikasi Set Garis Tembaga 35 Ft 3/8' x 3/4'.

Set Jalur Tembaga Pra-Insulasi 35 Kaki

Set garis 35 kaki menggabungkan pipa tembaga 3/8' dan 3/4' dengan isolasi Karet Hitam yang diterapkan pabrik untuk instalasi HVAC yang kompatibel.

Pipa pra-insulasi mengurangi kebutuhan untuk menerapkan insulasi secara terpisah pada pipa zat pendingin di lokasi pemasangan dan menyediakan konfigurasi rangkaian saluran berinsulasi yang konsisten.

Sebelum memilih rangkaian saluran sepanjang 35 kaki, verifikasi bahwa rute perpipaan sebenarnya dan persyaratan pemasangan peralatan mengizinkan panjang ini.

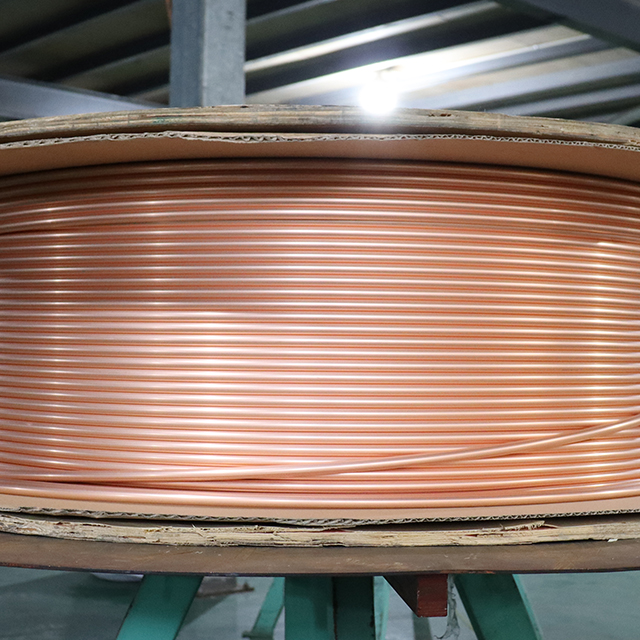

Tabung Tembaga ASTM B280 dan C12200

DABUND mengidentifikasi pipa tembaga yang digunakan dalam rangkaian produk ini dengan referensi ASTM B280 dan C12200 DHP untuk aplikasi tabung tembaga HVACR.

Citra produk saat ini juga mengidentifikasi pipa tersebut sebagai konstruksi yang seluruhnya terbuat dari tembaga dan menggambarkan tembaga sebagai 99,9% murni.

Dimensi tabung, ketebalan dinding, dan metode sambungan yang diperlukan harus selalu disesuaikan dengan peralatan HVAC spesifik dan persyaratan pemasangan.

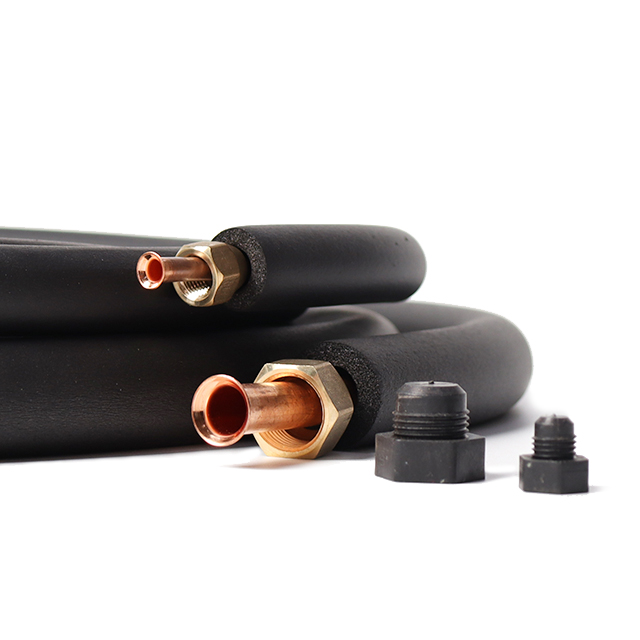

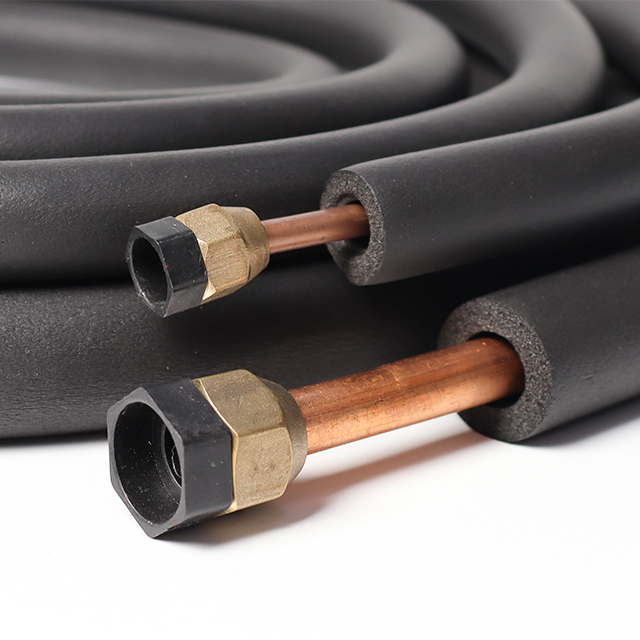

Flared yang Disiapkan Pabrik Berakhir dengan Kacang

Kedua tabung tembaga dilengkapi dengan ujung melebar dan mur sesuai dengan informasi produk terkini.

Sebelum menyambungkan set saluran, periksa permukaan suar dan verifikasi bahwa dimensi suar, mur, dan metode sambungan kompatibel dengan katup servis peralatan.

Tabung Tembaga

Isolasi Karet Hitam

Berakhir Berkobar

1/2' Insulasi Karet Hitam

Konfigurasi 35 kaki 3/8' x 3/4' ini diidentifikasi dengan isolasi Karet Hitam 1/2' dalam informasi produk saat ini.

Insulasi menyediakan lapisan pengatur panas dan kelembapan di sekitar pipa pendingin dan membantu membatasi kondensasi pada saluran insulasi.

Informasi produk Karet Hitam saat ini mencantumkan kisaran suhu dari -40°C hingga 120°C.

Konfigurasi isolasi yang berbeda tersedia di seluruh rangkaian produk yang lebih luas. Konfirmasikan jenis dan ketebalan isolasi untuk SKU yang tepat sebelum memesan.

Fitur Isolasi Karet Hitam

Isolasi Termal

Lapisan insulasi membantu mengurangi perpindahan panas antara pipa refrigeran dan lingkungan sekitar.

Kontrol Kelembaban dan Kondensasi

Informasi produk terkini menjelaskan bahwa insulasi menyediakan insulasi termal dan perlindungan kelembapan untuk membantu mengontrol kondensasi di sekitar pipa.

Kisaran Suhu

Informasi insulasi Karet Hitam yang disertakan pada halaman mencantumkan kisaran suhu dari -40°C hingga 120°C.

Referensi Tes

Halaman produk saat ini merujuk pada ASTM E84, UL94, ASTM D1056 dan ASTM G21 untuk pengujian terkait isolasi. Pembeli yang memerlukan laporan atau klasifikasi tertentu harus mengonfirmasi data pengujian mana yang berlaku untuk konfigurasi isolasi tepat yang dipesan.

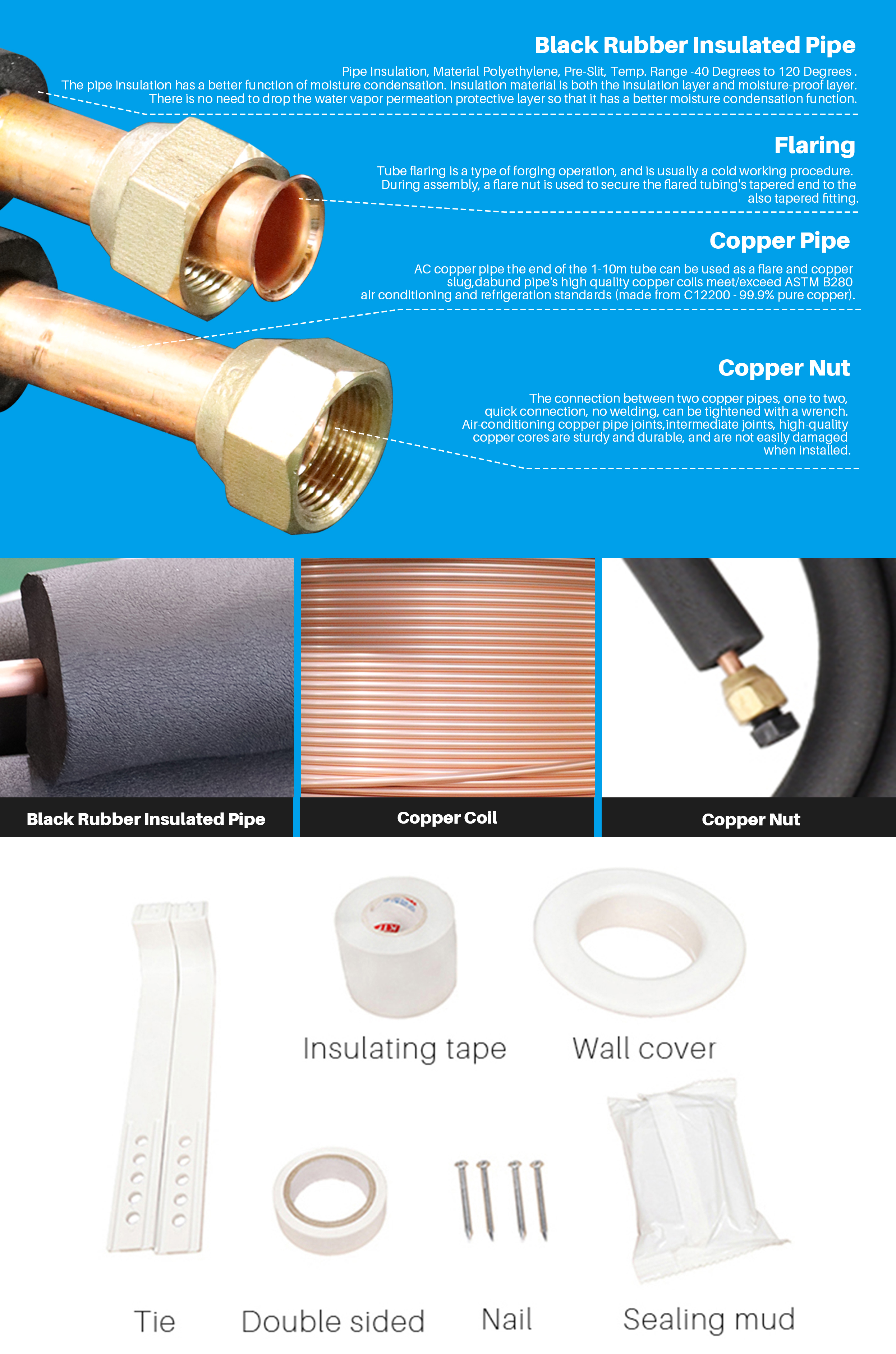

Apa yang Dapat Disertakan dengan Set Garis?

Informasi produk terkini mengacu pada paket pemasangan yang mungkin mencakup kabel kabel komunikasi, selang pembuangan 3 m, pipa dinding, penutup dinding, dan aksesori pemasangan lainnya.

Isi paket pastinya harus dikonfirmasi untuk SKU 35 ft 3/8' x 3/4' sebelum memesan, khususnya untuk pembelian distributor, kontraktor, dan proyek.

Tersedia Ukuran Set Jalur Tembaga Terisolasi

DABUND memasok beberapa kombinasi ukuran tabung tembaga, ketebalan insulasi, dan panjang rangkaian garis untuk kebutuhan pemasangan HVAC yang berbeda.

Memilih Kumpulan Garis 3/8' x 3/4' yang Benar

Ukuran saluran pendingin ditentukan oleh desain peralatan HVAC dan spesifikasi pabrikan. Kapasitas sistem nominal saja tidak boleh digunakan sebagai metode seleksi akhir.

Informasi produk DABUND saat ini mengaitkan pipa tembaga berinsulasi 3/8' x 3/4' dengan sekitar 4,5–6 ton atau 54.000–72.000 BTU aplikasi AC terpisah.

Kisaran kapasitas ini harus diperlakukan hanya sebagai referensi umum. Panduan pemasangan peralatan mengatur ukuran saluran cairan, ukuran saluran hisap, panjang saluran yang diizinkan, dan pemisahan vertikal yang diperlukan.

Kapan Set Garis 35 Kaki Cocok?

Rangkaian saluran sepanjang 35 kaki dapat dipertimbangkan bila rute sebenarnya antara peralatan dalam dan luar ruangan memerlukan kira-kira jumlah pipa pendingin dan produsen peralatan mengizinkan panjangnya.

Jangan memilih rangkaian saluran yang lebih panjang hanya untuk kenyamanan tanpa memeriksa panjang saluran minimum dan maksimum yang diizinkan dari produsen peralatan.

Untuk saluran zat pendingin yang lebih panjang, verifikasi juga panjang yang setara, pemisahan vertikal, dan persyaratan pabrikan untuk prosedur pemasangan zat pendingin tambahan atau saluran panjang.

Sebelum Memasang Set Jalur Tembaga 35 Kaki

Konfirmasikan Ukuran Garis 3/8' x 3/4'.

Pastikan peralatan HVAC secara khusus memerlukan pipa pendingin 3/8' dan 3/4'.

Konfirmasikan Panjang Jalur yang Diizinkan

Periksa apakah 35 kaki berada dalam panjang saluran pendingin minimum dan maksimum yang ditentukan oleh produsen peralatan.

Periksa Pemisahan Vertikal

Jika unit dalam dan luar ruangan berada pada ketinggian yang berbeda, verifikasi pemisahan vertikal maksimum yang diizinkan dalam dokumentasi peralatan.

Periksa Persyaratan Pengisian Refrigeran

Konfirmasikan jenis zat pendingin, biaya pabrik, termasuk tunjangan panjang saluran dan apakah zat pendingin tambahan diperlukan untuk pemasangan 35 kaki.

Periksa Ujung yang Menyala

Periksa permukaan suar dan mur sebelum pemasangan dan ikuti prosedur pengetatan pabrikan peralatan HVAC untuk sambungan suar yang kompatibel.

Uji Kebocoran dan Evakuasi Sistem

Selesaikan pengujian tekanan, pemeriksaan kebocoran, dan prosedur evakuasi yang diperlukan sesuai dengan petunjuk pemasangan pabrikan peralatan sebelum pengoperasian sistem.

Aplikasi HVACR

Rangkaian saluran tembaga berinsulasi 35 kaki 3/8' x 3/4' dapat dipertimbangkan untuk peralatan HVACR kompatibel yang secara khusus memerlukan kombinasi pipa ini.

• Sistem AC split yang kompatibel

• Sistem HVAC tanpa saluran yang kompatibel

• Instalasi pompa panas yang kompatibel

• Aplikasi VRF yang kompatibel

• Proyek penggantian HVAC membutuhkan pipa 3/8' x 3/4'.

• Instalasi HVAC baru memerlukan rute saluran pendingin sepanjang 35 kaki

Selalu verifikasi kompatibilitas menggunakan model peralatan HVAC yang tepat dan dokumentasi pemasangan.

Informasi untuk Dikonfirmasi Sebelum Memesan

Distributor HVAC, grosir, kontraktor, dan pembeli proyek harus mengonfirmasi informasi berikut sebelum melakukan pemesanan:

• Ukuran tabung tembaga yang diperlukan: 3/8' x 3/4'

• Panjang rangkaian garis yang diperlukan: 35 kaki

• Jenis isolasi yang diperlukan

• Ketebalan insulasi yang dibutuhkan

• Model peralatan HVAC

• Aksesori paket yang diperlukan

• Kuantitas pesanan

• Persyaratan pengemasan

• Persyaratan OEM atau label pribadi

Produsen Pipa Tembaga Terisolasi DABUND

DABUND telah memproduksi pipa tembaga berinsulasi, set jalur split mini, dan produk instalasi HVAC terkait sejak tahun 2008.

Berbagai kombinasi ukuran tembaga, konfigurasi insulasi, dan panjang rangkaian tersedia untuk distributor, grosir, kontraktor HVAC, dan pembeli profesional.

Persyaratan OEM dan ODM dapat didiskusikan berdasarkan ukuran pipa, konfigurasi insulasi, pengemasan, dan persyaratan pesanan komersial.

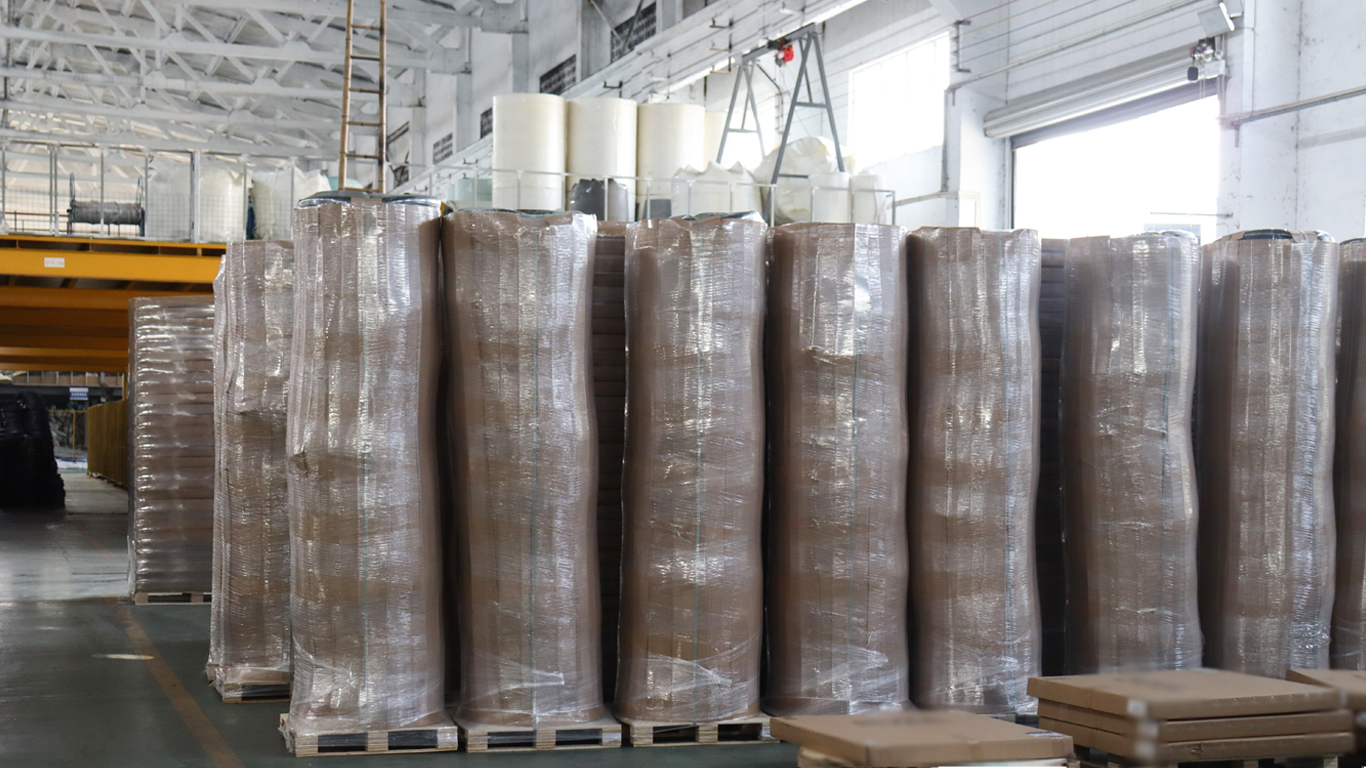

Pabrik DABUND

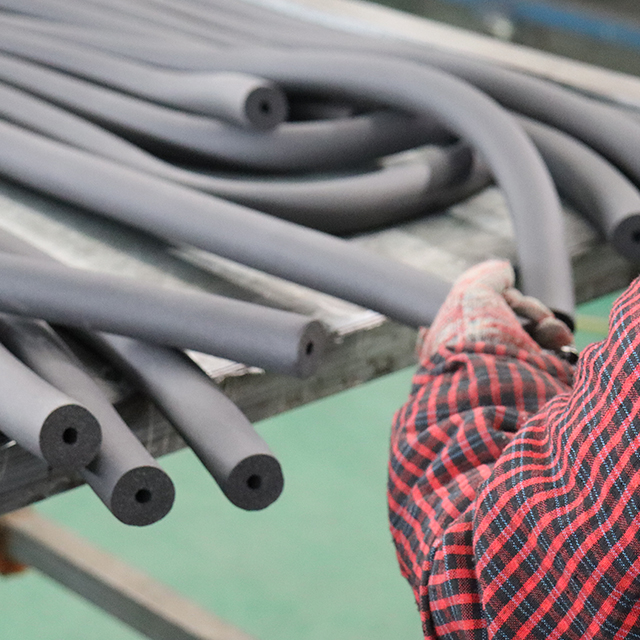

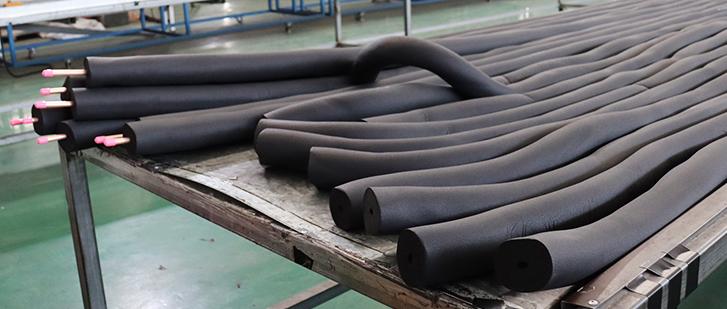

DABUND memproduksi pipa tembaga berinsulasi, set saluran split mini, dan komponen instalasi HVAC terkait.

Referensi Uji Isolasi

Informasi produk saat ini merujuk pada ASTM E84, UL94, ASTM D1056 dan ASTM G21 untuk pengujian terkait insulasi.

Karena tersedia konfigurasi insulasi yang berbeda, pembeli yang memerlukan laporan atau klasifikasi tertentu harus mengonfirmasi dokumentasi pengujian yang berlaku untuk produk persis yang dipesan.

Pameran

DABUND menghadirkan set jalur tembaga berinsulasi dan produk instalasi HVAC terkait di pameran industri untuk pelanggan internasional dan pembeli profesional.

Pertanyaan yang Sering Diajukan

Berapa ukuran set saluran tembaga berinsulasi ini?

Produk ini menggunakan pipa tembaga 3/8' dan 3/4'.

Berapa panjang garis tembaga ini?

Produk ini dipasok dalam panjang 35 kaki.

Insulasi apa yang digunakan pada rangkaian garis 35 ft 3/8' x 3/4'?

Informasi produk saat ini mengidentifikasi konfigurasi ini dengan insulasi Karet Hitam 1/2'.

Standar tembaga apa yang tercantum?

Informasi produk saat ini mengidentifikasi referensi DHP ASTM B280 dan C12200 untuk pipa tembaga.

Apakah ujung tabung tembaganya melebar?

Ya. Informasi produk terkini menyatakan bahwa kedua ujung tabung tembaga melebar dan dilengkapi dengan mur.

Berapa kisaran suhu isolasi Karet Hitam yang tercantum?

Halaman saat ini mencantumkan kisaran suhu insulasi Karet Hitam -40°C hingga 120°C.

Berapa kapasitas sistem yang biasa menggunakan pipa 3/8' x 3/4'?

Informasi produk saat ini mengaitkan pipa 3/8' x 3/4' dengan sekitar 4,5–6 ton atau 54.000–72.000 BTU aplikasi sistem terpisah. Ini hanya referensi umum. Selalu gunakan ukuran garis yang ditentukan oleh produsen peralatan sebenarnya.

Bisakah saya menggunakan rangkaian saluran ini dengan AC 5 ton?

Tidak secara otomatis. Model HVAC yang berbeda mungkin memerlukan ukuran pipa zat pendingin yang berbeda meskipun kapasitas nominalnya serupa. Konfirmasikan ukuran cairan dan saluran hisap yang diperlukan dalam manual pemasangan peralatan.

Apakah rangkaian saluran sepanjang 35 kaki cocok untuk setiap instalasi?

Tidak. Konfirmasikan panjang saluran pendingin minimum dan maksimum yang diizinkan serta persyaratan perutean aktual untuk sistem HVAC tertentu.

Apakah saya memerlukan zat pendingin tambahan dengan rangkaian saluran 35 kaki?

Itu tergantung pada sistem HVAC. Periksa biaya zat pendingin pabrik, termasuk tunjangan panjang saluran dan persyaratan zat pendingin tambahan yang ditentukan oleh produsen peralatan.

Apakah pemisahan vertikal penting saat menggunakan rangkaian garis 35 kaki?

Ya. Pemisahan vertikal yang diizinkan antara unit dalam dan luar ruangan bergantung pada peralatan tertentu dan harus diperiksa dalam dokumentasi pemasangan pabrikan.

Bisakah rangkaian saluran tembaga ini digunakan dengan pompa panas?

Hal ini dapat dipertimbangkan untuk peralatan pompa panas kompatibel yang secara khusus memerlukan pipa pendingin 3/8' x 3/4' dan memungkinkan panjang saluran yang dipilih.

Apakah bisa digunakan dengan peralatan VRF?

Hanya jika desain perpipaan sistem VRF yang berlaku secara khusus memerlukan kombinasi pipa ini. Konfirmasikan desain perpipaan pabrikan sebelum pemasangan.

Aksesori apa yang disertakan?

Informasi produk terkini merujuk pada kabel komunikasi, selang pembuangan 3 m, pipa dinding, penutup dinding, dan komponen pemasangan lainnya. Konfirmasikan isi paket yang tepat untuk SKU 35 kaki 3/8' x 3/4' ini sebelum memesan.

Apakah ukuran saluran tembaga lainnya tersedia?

Ya. Rangkaian produk saat ini mencakup kombinasi 1/4' x 3/8', 1/4' x 1/2', 1/4' x 5/8', 3/8' x 5/8', 3/8' x 3/4', 1/2' x 3/4' dan 3/8' x 7/8'.

Apakah tersedia ketebalan isolasi yang berbeda?

Ya. Beberapa pilihan ketebalan insulasi Karet Hitam tercantum di seluruh rangkaian produk. Konfirmasikan konfigurasi isolasi yang diperlukan untuk urutan yang tepat.

Dapatkah DABUND menyediakan set jalur tembaga berinsulasi OEM atau ODM?

Ya. Persyaratan OEM dan ODM dapat didiskusikan berdasarkan ukuran pipa, konfigurasi insulasi, pengemasan, dan persyaratan pesanan komersial.

Bisakah saya meminta sampel?

Permintaan sampel tersedia sesuai dengan kebijakan penjualan saat ini. Lihat informasi sampel.

Ketentuan pembayaran apa yang tersedia?

Metode pembayaran yang tersedia dapat mencakup T/T, L/C pada pandangan dan kartu kredit. Syarat pembayaran akhir bergantung pada perjanjian komersial.

Ketentuan pengiriman apa yang tersedia?

Persyaratan perdagangan internasional yang tersedia dapat mencakup EXW, FOB, CFR dan CIF.

Berapa waktu pengiriman biasanya?

Informasi produk saat ini mencantumkan periode pengiriman umum sekitar 15-20 hari. Waktu tunggu aktual bergantung pada jumlah pesanan, konfigurasi, penyesuaian, dan jadwal produksi.
